LNB cyfrowy SCR Unicable II GT-SAT GT-S3dCSS24

LNB
zaprogramowany pod polskie platformy: nc+ i Cyfrowy Polsat !!! Gotowy do
działania !!!

Zaprogramowany pod następujace
odbiorniki:
Cyfrowy Polsat:
- Technologia Unicable I/II
(EN50494 + EN50607):
Evobox PVR
- Tedchnologia I Unicable I
(EN50494): Mini HD
2000, HD 3000, HD 5000, HD 5500s, HD 6000, HD 7000
PVR

NC+:
- Technologia Unicable I/II
(EN50494 + EN50607): 4K
UltraBOX
- Technologia I
Unicable I (EN50494): mediaBOX+
(ADB ITI-3740SX), turboBOX+ (ADB ITI-5720SX), wifi PremiumBOX+ (ADB NCP-4740SF),
BOX+ ADB ITI-2849/2850/2851S), PVR BOX+ (ITI-5800SX)

Ustawienia w
odbiornikach:
- W odbiorniku Polsatu Evobox PVR możemy wybrać 3 sztywne
niezarządzalne tryby pracy, pierwszy to tradycyjne ustawienia Unicable I
zajmujemy wówczas kanały 1-4, drugie ustawienie to Evobox 1 zajumjemy kanały od
5 do 12, trzecie to ustawienie Evobox 2 zajmujemy wówczas kanały od 13 do 20.
Musimy pamiętać że w jedej instalacji jedno kablowej aby kanały pracy nie
nachodziły na siebie ! Przykład multiroom: dwa Evobox PVR jeden w ustawieniach 1
a drugi w 2! + np. dekodery kolejne w sumie 4 multiroom HD 6000

- W
odbiorniku nc+
4K UltraBOX nie
ma żadnego problemu ponieważ odbiornik umożliwia pełne zarządzanie kanałami
pracy i ich częstotliwościami które bez problemu mozemy edytować, wiec wybieramy
tak naprawdę częstotliwości które chcemy lub dowolne wolne w instalacji max do 8
kanałów na dekoder.
Pozostałe modele odbiorników wspierają technologię
Unicable I, więc możemy zainstalować 4 dekodery lub jeden z czterema kanałami
pracy dla PVR!

- W jednej instalacji oczywiście mogą znajdować się i
dekodery Polsatu i NC+, np. 4 zwykłe multiroom w standardzie Unicable I, Evobox
PVR + 4K UltraBOX
dzięki technologi Unicable I/II
!!!

Konwenter

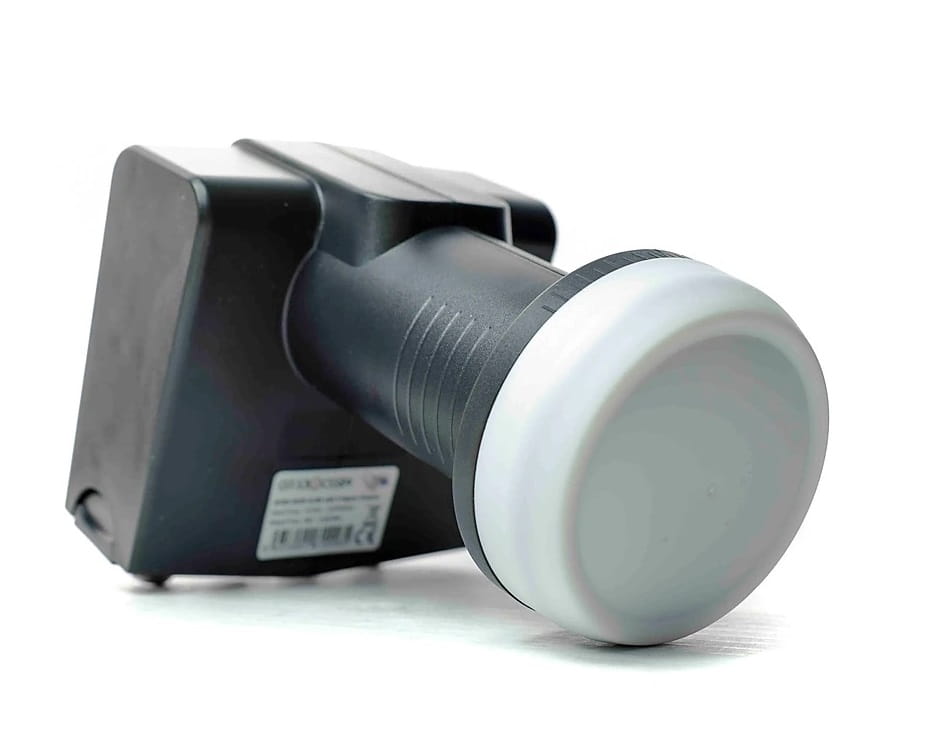

LNB Unicable SCR GT-SAT
GT-S3dCSS24 na jednoprzewodową
(szeregową) transmisję sygnału do max. 24 odbiorników z oznaczeniem Unicable II
w menu,

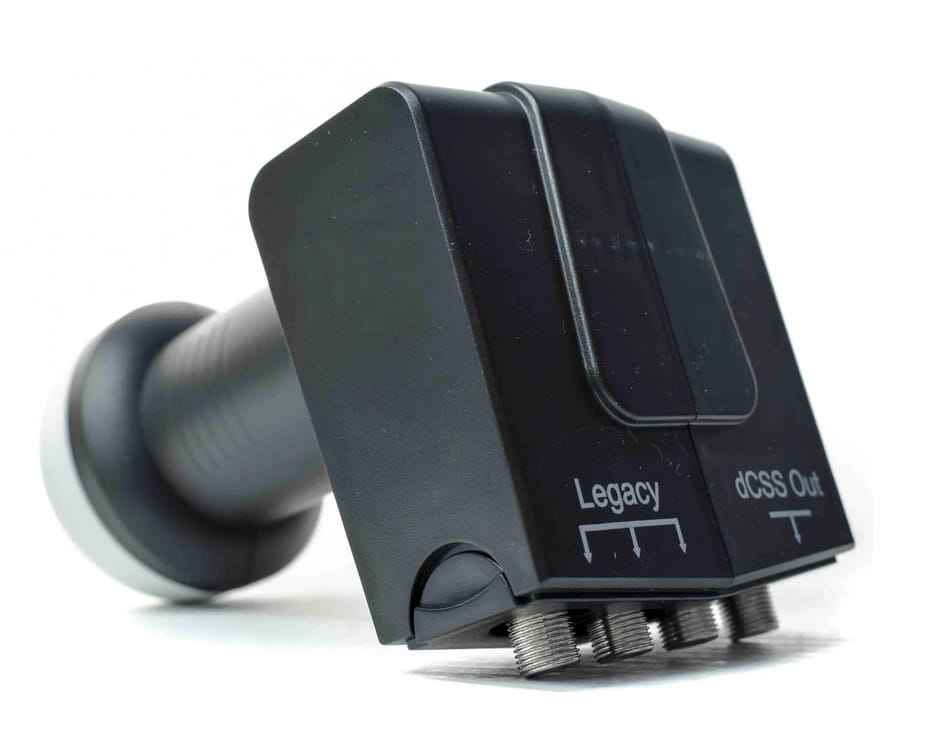

lnb posiada również trzy wyjścia
standardowego sygnału satelitarnego dla trzech pozostałych odbiorników
satelitarnych.

Technologia UNICABLE
polega na sztywnej rezerwacji części pasma IF dla każdego z podłączonych tunerów
satelitarnych.
Tuner wysyła żądania do konwertera dostępu do danego
transpondera i otrzymuje sygnał na zarezerwowanej częstotliwości.
Warunkiem
koniecznym do stosowania technologii UNICABLE jest implementacja jej w
tunerze.

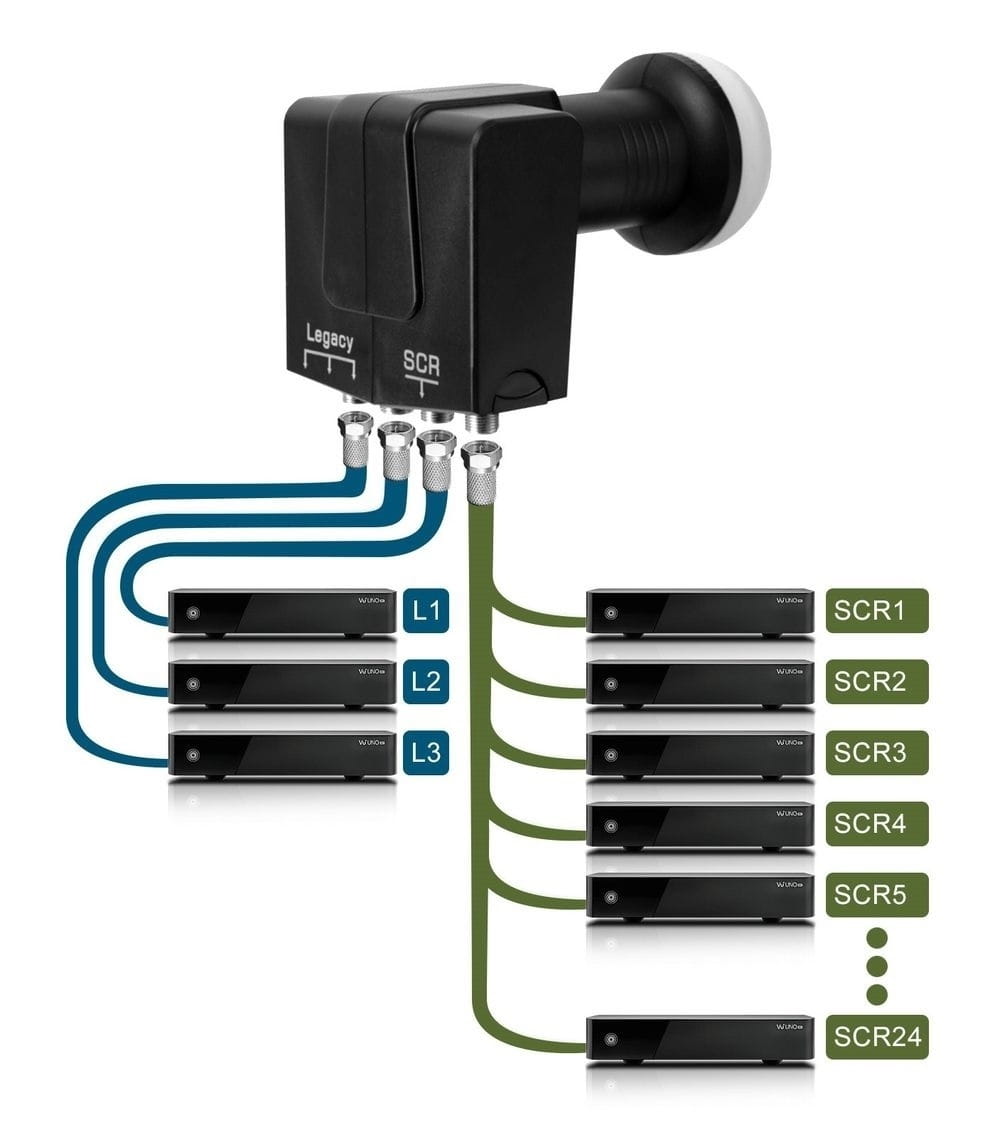

Prszykład pokazujący rozwiązanie instalacji:


Wykaz
zaprogramowanych 24 częstotliwości w LNB dla odbiorników nc+ i Cyfrowego
Polsatu:

Unicable I EN50494
1
    1210MHz (EN50494 + EN50607)
2     1420MHz
(EN50494 + EN50607)
3     1680MHz (EN50494 + EN50607)
4
    2040MHz (EN50494 + EN50607)
5     978MHz
  (EN50494 + EN50607)
6     1028MHz (EN50494 +
EN50607)
7     1072MHz (EN50494 + EN50607)
8
    1116MHz (EN50494 + EN50607)

Unicable II
EN50607
9       1160MHz (EN50607)
10
    1271MHz (EN50607)
11     1315MHz
(EN50607)
12     1359MHz (EN50607)
13
1484MHz (EN50607)
14     1528MHz (EN50607)
15
    1572MHz (EN50607)
16     1616MHz
(EN50607)
17     2084MHz (EN50607)
18
2128MHz (EN50607)
19     1816MHz (EN50607)
20
    1860MHz (EN50607)
21     1904MHz
(EN50607)
22     1948MHz (EN50607)
23
1992MHz (EN50607)
24     1728MHz (EN50607)

GT-S3dCSS24

Port
dCSS

Port
Legacy

Częstotliwość
wejściowa

10.7
~ 12.75 GHz

10.7
~ 12.75 GHz

Częstotliwość
wyjściowa

950
~ 2150 MHz

950
~ 2150 MHz

Częstotliwość
LO

9.75
& 10.6GHz

9.75
& 10.6GHz

Liczba pasm
użytkowników

24

/

Tryb pracy

Dynamiczny

/

Programowalność

Tak

/

Zaprogramowana częstotliwość pasm
użytkownika

1210
1420 1680 2040 978 1028 1072 1116 1160
1271 1315 1359 1484 1528 1572
1616 2084 2128
1816 1860 1904 1948 1992 1728 1772MHz

/

Zysk

42 ~
62 dB

57 ~
61 dB

Sygnał
kontrolny

EN50494, EN50607,
dHello

/

Komunikacja

DiSEqC
2.0

/

Zakres
temperatury pracy

-30°C ~
+65°C

-30°C ~
+65°C

Napięcie
zasilania

10 -
20 V

10 -
20 V

Pobór
energii

4.70W
(max.)

100
mA

Cechy produktu:
- Model GT-S3dCSS24
- 1x wyjście SCR
dla maksymalnie 24 odbiorników na jednym kablu koncentrycznym (musi być zgodne
ze standardem SAT-SCR)
- 3x wyjście dla 3 standardowych odbiorników SAT
-
Tłumienność: 0,1 dB (typ)
- Zysk port Legacy: 57 - 61dB
- Wzmocnienie
portu SAT-SCR: 42 - 62 dB
- Izolacja międzyprzewodowa:> 22dB
-
Kontrola: DiSEqC 1.0
- Zakres temperatury: od -40 ° C do + 65 ° C
- Pobór
mocy Legacy port: 100mA
- Zużycie energii port SAT-SCR: 300mA
- Średnica Ø
40mm
- Kompatybilny z HDTV i DVB-S2

Karta katalogowa do
pobrania >>TUTAJ<<
https://dmtrade.pl/katalogi/GT-SAT/unicable/3ll.pdf
Przykładowa
konfiguracja montażu >>TUTAJ<<
https://dmtrade.pl/katalogi/GT-SAT/unicable/3l.pdf
