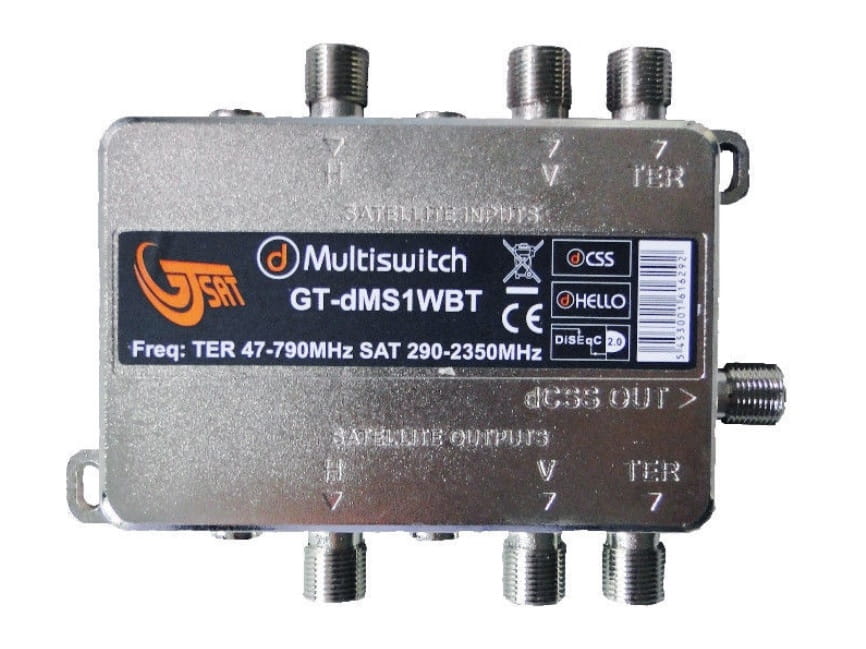

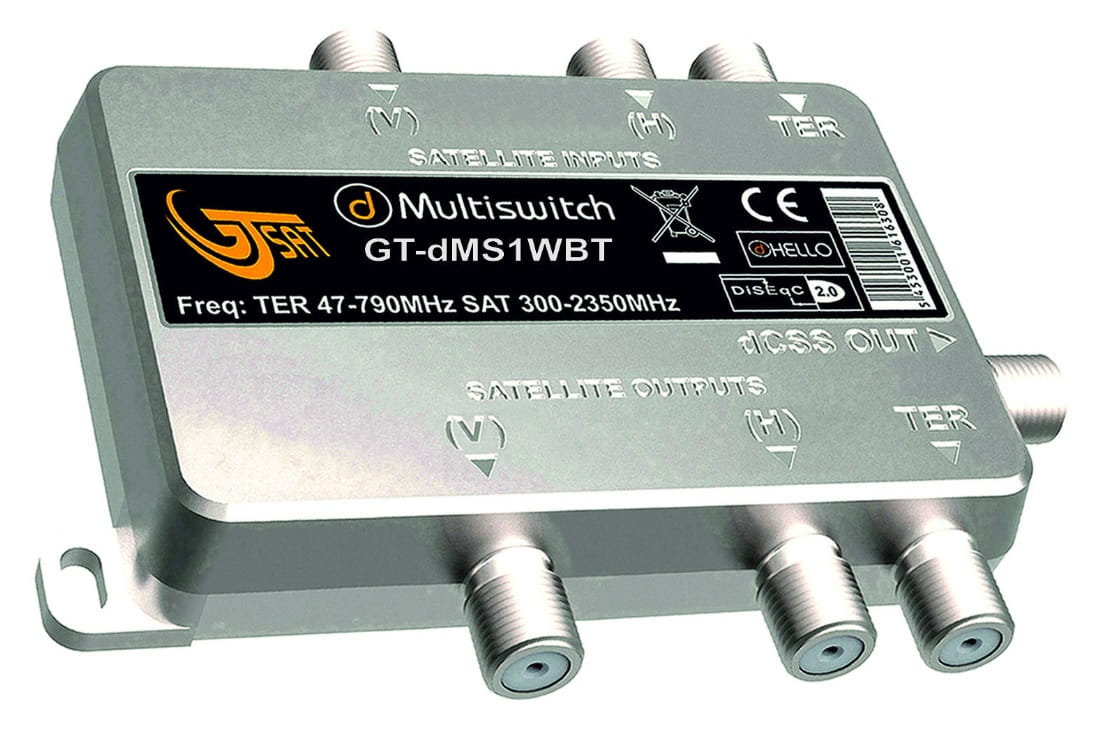

Multiswitch Unicable II GT-SAT GT-dMS1TWBT

Programowalny multiswitch firmy GT-SAT model GT-dMS1TWBT działa w nowej
technologi Wilde Band. Technologia do obsługi multiswitcha wykorzystuje dwa
przewody poprowadzone z specjalnych konwerterów Wide
Band. Multiswitch umożliwia rozbudowę instalacji w systemie
Wide Band o kolejne dodatkowe 24 kanały pracy. Idealne
rozwiązanie kiedy mam zainstalowany LNB typu Wide Band na antenie satelitarnej i
doprowadzony sygnał bez pośrednio do odbiornika a chcemy  instalację
rozszerzyć o kolejne np. odbiorniki multiroom. Wówczas tylko wpinamy tylko
multiswitch pomiędzy LNB Wide Band a odbiornik. GT-dMS1TWBT
posiada wyjście Unicable I/II które obsługuje 24 częstotliwości
pracy.

Zaprogramowany pod następujące
odbiorniki:
Cyfrowy Polsat:
- Technologia Unicable I/II (EN50494
+ EN50607): Evobox PVR
- Tedchnologia I Unicable I (EN50494): Mini HD 2000,
HD 3000, HD 5000, HD 5500s, HD 6000, HD 7000 PVR

NC+:
- Technologia
Unicable I/II (EN50494 + EN50607): 4K UltraBOX
- Technologia I Unicable I
(EN50494): mediaBOX+ (ADB ITI-3740SX), turboBOX+ (ADB ITI-5720SX), wifi
PremiumBOX+ (ADB NCP-4740SF), BOX+ ADB ITI-2849/2850/2851S), PVR BOX+
(ITI-5800SX)

Wykaz zaprogramowanych 24 częstotliwości dla
odbiorników nc+ i Cyfrowego Polsatu:
Unicable I
EN50494
1     1210MHz (EN50494 + EN50607)
2
    1420MHz (EN50494 + EN50607)
3     1680MHz
(EN50494 + EN50607)
4     2040MHz (EN50494 + EN50607)
5
    978MHz   (EN50494 + EN50607)
6
1028MHz (EN50494 + EN50607)
7     1072MHz (EN50494 +
EN50607)
8     1116MHz (EN50494 +
EN50607)

Unicable II EN50607
9
   1160MHz (EN50607)
10     1271MHz (EN50607)
11
    1315MHz (EN50607)
12     1359MHz
(EN50607)
13     1484MHz (EN50607)
14
1528MHz (EN50607)
15     1572MHz (EN50607)
16
    1616MHz (EN50607)
17     2084MHz
(EN50607)
18     2128MHz (EN50607)
19
1816MHz (EN50607)
20     1860MHz (EN50607)
21
    1904MHz (EN50607)
22     1948MHz
(EN50607)
23     1992MHz (EN50607)
24
1728MHz (EN50607)

Poniżej schemat przedstawiający przykładowe
rozwiązanie instalacji.

Dane
techniczne:
- Częstotliwość wejściowa 10,7 ~ 12,75 GHz
-
Częstotliwość wyjściowa 950 ~ 2150 MHz
- Częstotliwość LO 10,4 GHz
-
Liczba pasm użytkowników 2 wyjścia po 16 kanałów
- Pasmo przenoszenia
użytkownika do 74 MHz
- Sygnał sterujący EN50494, EN50607, dHello
-
Komunikacja DiSEqC 2.0
- Zakres temperatury pracy -30 ° C ~ + 65 °
C
