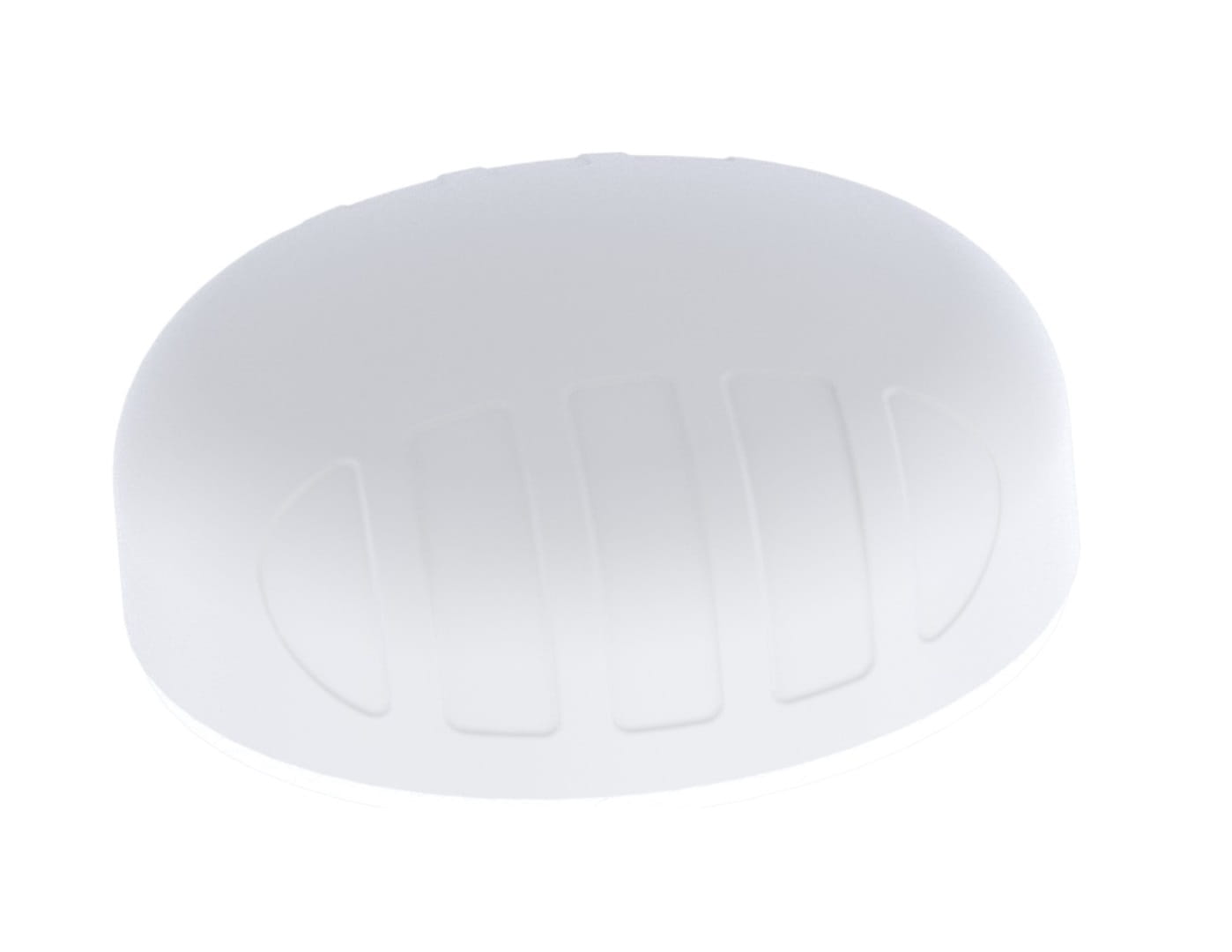

Niskoprofilowa antena dookólna Poynting PUCK-5-W
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Antena LTE WIFI GPS do kampera Poynting PUCK-0005-V1-01-W 5w1
Nowa antena PUCK firmy Poynting oferuje małą antenę profilową do użytku na rynkach IoT / M2M, Smart Meter, Smart Utilities, Transporcie, Morskim i Rolno-Rolniczym. PUCK-5 składa się z systemu antenowego 5 w 1 w jednej obudowie, wyposażonego w 2X2 MIMO LTE, 2X2 MIMO Wi-Fi (dwuzakresowe 2,4 GHz i 5 GHz) oraz GPS / GLONASS. Anteny 2x Cellular MIMO (dla 2G / 3G / 4G) obejmują pasmo od 698 MHz do 3800 MHz, w tym najpopularniejsze międzynarodowe pasma LTE. Antena zapewnia dwie oddzielne dwuzakresowe anteny Wi-Fi oferujące równoczesne pasma 2,4 GHz i 5 GHz, obsługujące 802.11ni 802.11ac / ax z 2 × 2 MIMO. Piąta antena to wysokowydajny, aktywny system GPS / GLONASS działający w temperaturach do -40ºC. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między dookólnością, różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.
Cechy produktu
- Wysoka wydajność 5 w 1: Obsługuje wiele technologii, w tym LTE, Wi-Fi oraz GPS/GLONASS, co czyni ją uniwersalnym rozwiązaniem komunikacyjnym.
- Obsługa wielu standardów: Kompatybilność z 2G, 3G, 4G, LTE i gotowość na 5G dla zapewnienia nowoczesnych połączeń.
- Szerokopasmowy zakres częstotliwości: Obsługuje pasma, w tym CBRS 3,5 GHz, co zwiększa możliwości aplikacji.
- Niezależność od podłoża: Skuteczna praca niezależnie od powierzchni montażu dzięki unikalnej konstrukcji.
- Wytrzymała i wodoodporna obudowa: Klasa szczelności IP68 oraz odporność wandaloodporna gwarantują trwałość w trudnych warunkach.
- Zastosowanie w IoT i transporcie: Dedykowana do pojazdów, zastosowań morskich oraz IoT/M2M, co czyni ją wszechstronną anteną.
- Łatwy montaż: Opcje Ultra-veZAtile umożliwiają prostą instalację w różnych lokalizacjach.
Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie
- Automatyka przemysłowa, robotyka i inne systemy M2M
- Digital Signage
- Magazyny i systemy logistyczne
- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)
- Maszyny rolnicze
- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1, PUCK-5 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 85% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960, 1710-2700 i 3400-3800 MHz
7,5dBi to szczytowe wzmocnienie we wszystkich pasmach od 2400-2500, 5000–5800 MHz
- Wzmocnienie przy 698–960 MHz: -1 dBi
- Wzmocnienie przy 1710–2700 MHz: 6 dBi
- Wzmocnienie przy 3400–3800 MHz: 6 dBi
- Wzmocnienie przy 2400-2500 MHz: 5 dBi
- Wzmocnienie przy 5000-5800 MHz: 7,5 dBi
Wzorce promieniowania
Wiele możliwości montażu
Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:

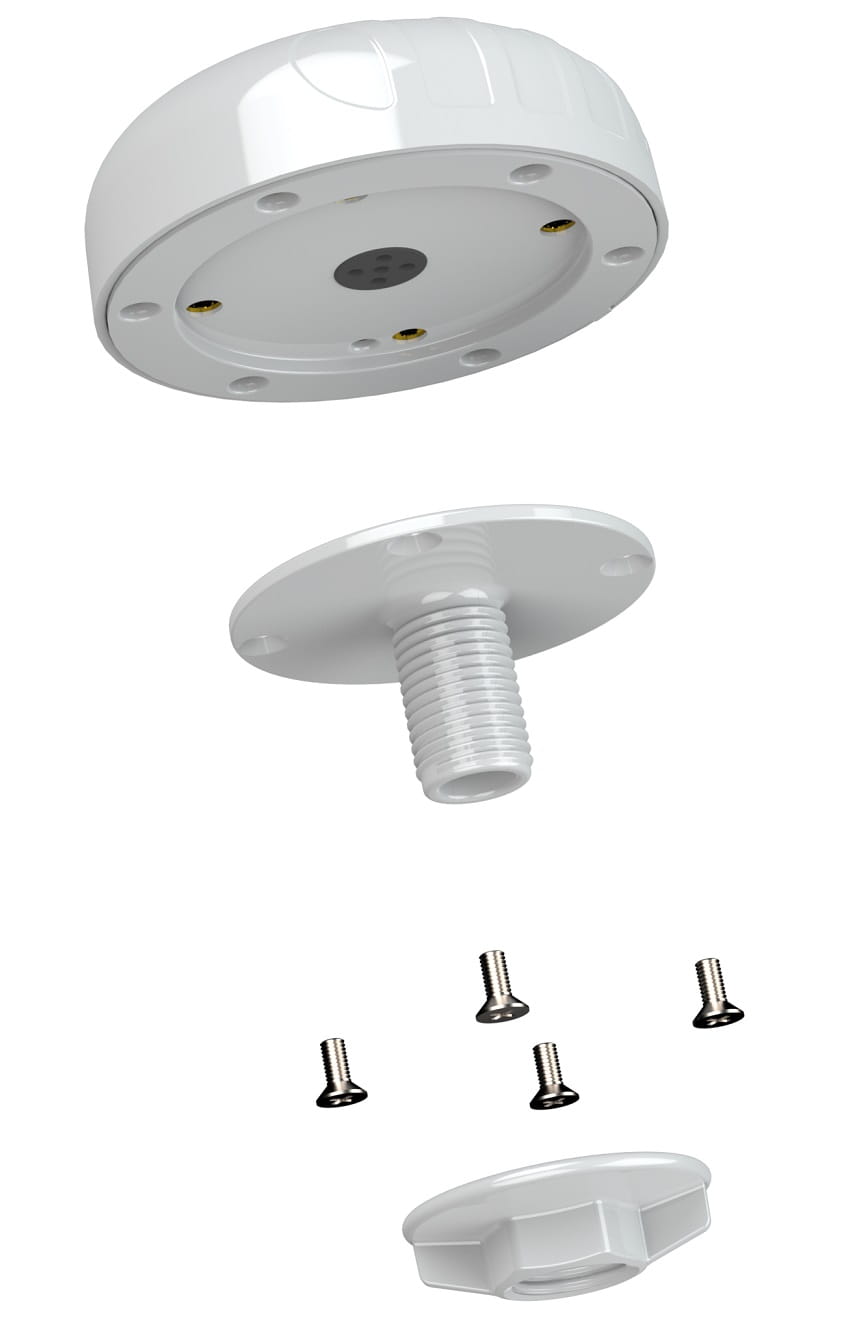

- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż na słupie (np. Szyny morskie)

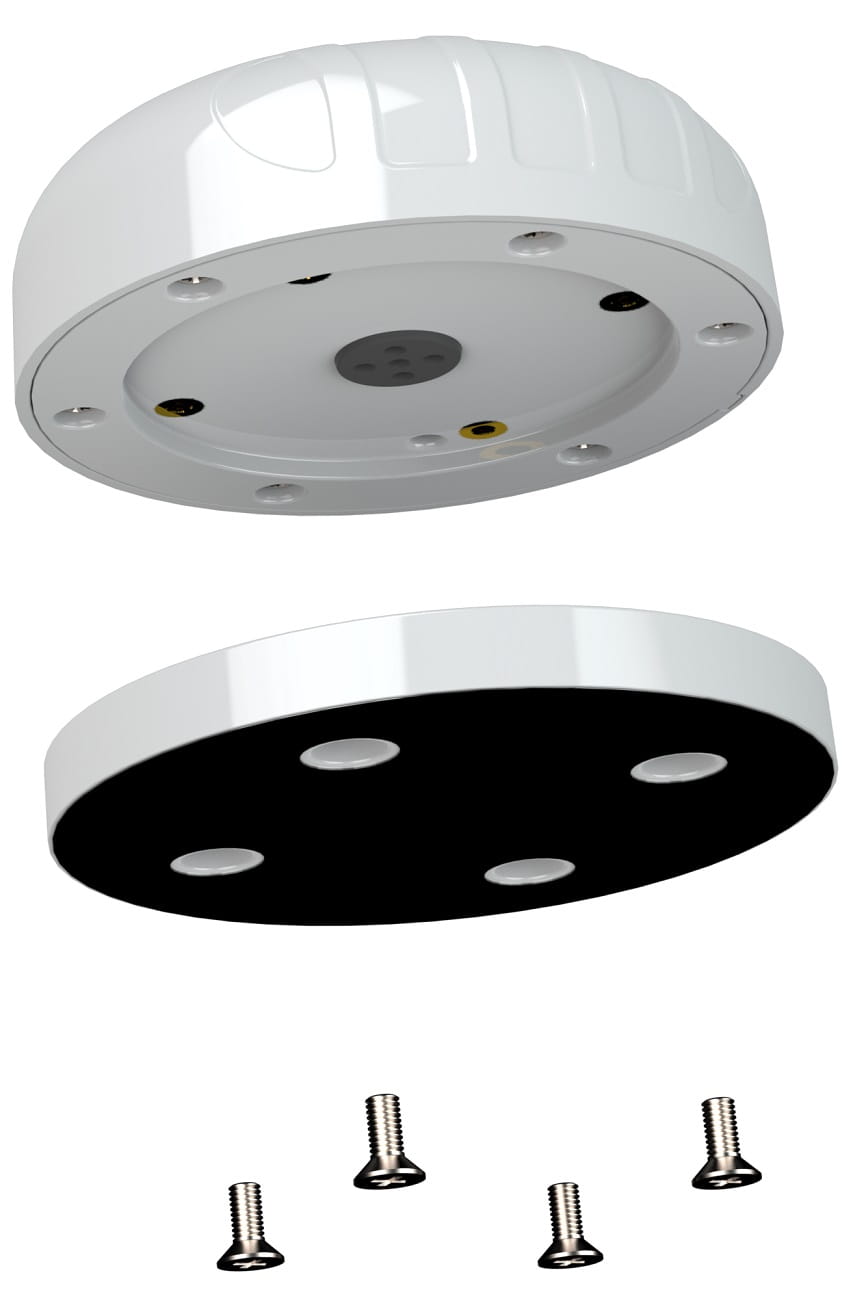

- Mocowanie magnetyczne
- Montaż powierzchniowy (taśma dwustronna)
- Mocowanie ścienne

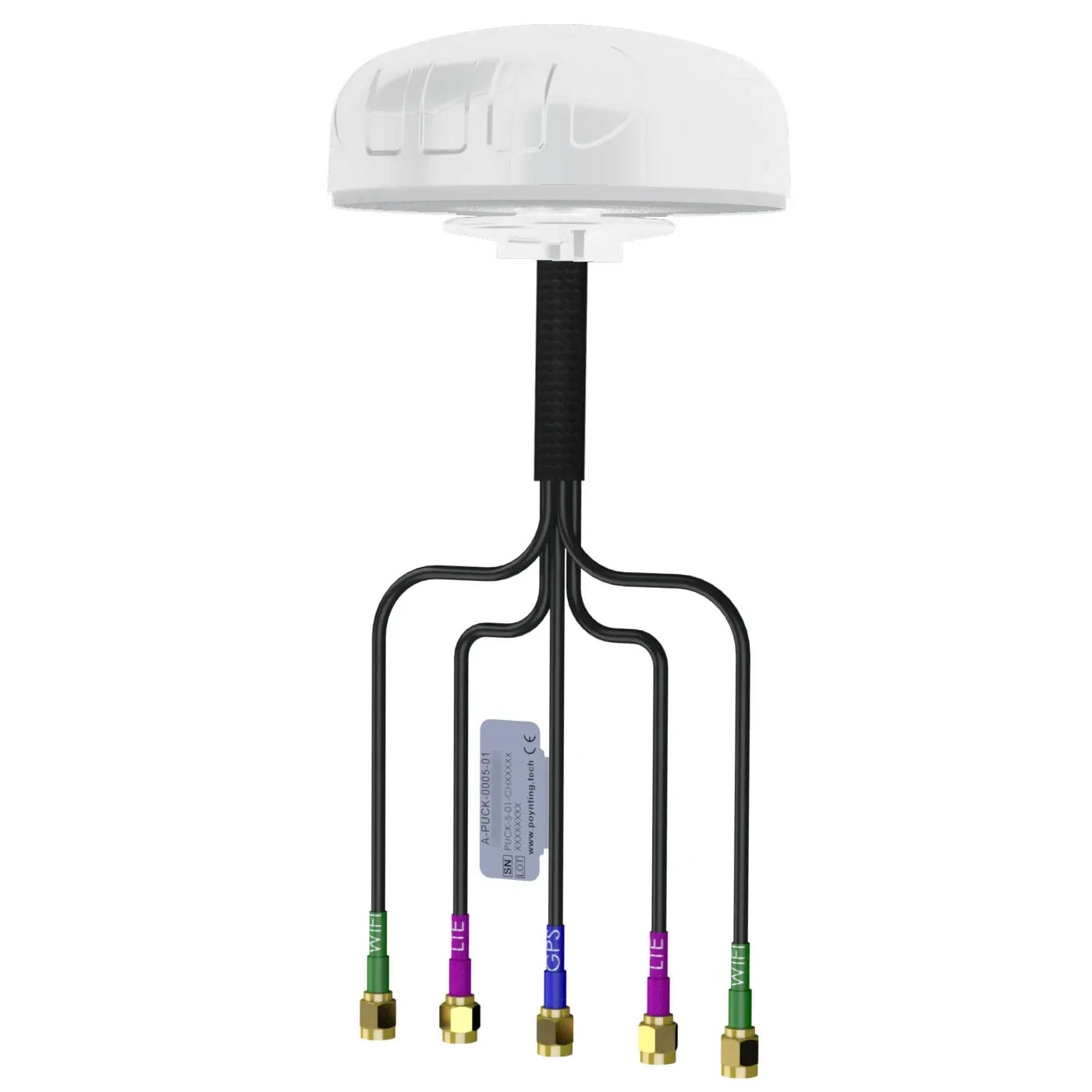

Przegląd anteny
Specyfikacja techniczna
Zakres częstotliwości (Cellular):698 - 960 MHz
1710 - 2700 MHz
3400 - 3800 MHz Zysk (maks.) Port 1 i 2:-1 dBi @ 698-960 MHz
6 dBi @ 1710-2700 MHz
6 dBi @ 3200-3800 MHz VSWR Port 1 i 2:2,5:1 dla ponad 85% pasma Moc zasilania:10 W Poaryzacja:Liniowa, pionowa Impedancja wejściowa:50 Ohm (nominalna) Tłumienie kabla:0.56 dB/m @ 900 MHz
0.72 dB/m @ 1800 MHz
1.2 dB/m @ 3000 MHz Przejście DC:Tak
Odnośniki do filmów o PUCK-5:
Główny - https://youtu.be/wQ7WTtjMNPM
Unboxing - https://youtu.be/AfL5b7pRWbk
Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I
Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0
Test wytrzymałości - https://youtu.be/MS_gkMZ26tE
Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k
